| Brand Name: | GUTE |
| Model Number: | SGH15-12 |
| MOQ: | 1SET |
| 가격: | 32000-39000USD/SET |
| Packaging Details: | 합판 상자 |
| Payment Terms: | L/C (신용장), 전신환, D/P (지급도 조건), 인수 인도 |

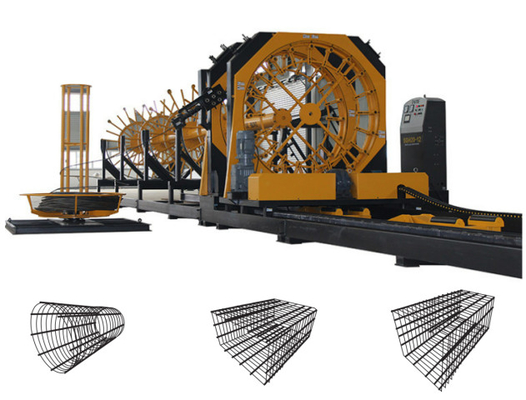

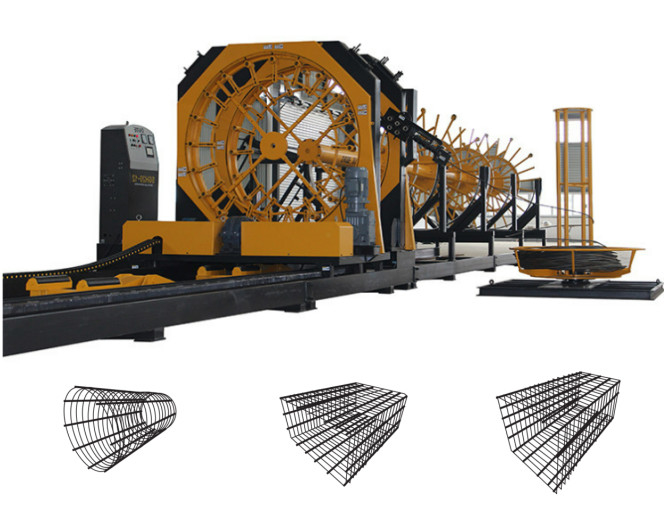

21KW CNC 덩어리 케이지 용접 기계
건설 콘크리트 펠 케이지 제작 기계/리버 케이지 용접 기계
특징:
1제어 시스템: PLC, 터치 스크린, 인버터
2. 자동 철자 공급 메커니즘, 거리는 온라인으로 조정 될 수 있습니다, 오류는 작고, 형성 품질은 높습니다.
3변주 주파수 속도 조절을 가진 견인 케이지 메커니즘은 높은 작동 정확성을 가지고 있습니다.
4그것은 자신의 무게로 인해 강화 케이지를 변형 방지하기 위해 더 자동 수압 공급 롤러를 가지고 있습니다.
5자동 공급 장치가 장착되어 작동이 쉽고 효율성을 향상시킵니다.
6. 템플릿은 템플릿 링과 유도체의 조합을 채택하며, 주요 케이지의 철선 수를 빠르게 교체하고 수정 할 수 있습니다.
7직렬 시스템은 고강성 합금 재료로 만들어졌으며, 높은 강도와 마모 저항을 가지고 있으며 마모 부품의 수명을 향상시킵니다.
|
CNC PILE CAGE WELDING MACHINE (자동접속 기계) |
|
|
케이지 직경 |
300mm-2000mm |
|
최대, 케이지 길이가 |
12m (또는 사용자 정의) |
|
케이지 무게 |
5500kg |
|
코일 바 직경 |
5~14mm |
|
주 프레임 바 직경 |
12~40mm |
|
수압 |
10MPa |
|
등급 전력 |
21KW |
|
L×W×H |
28000×8000×33000mm |
|
인증 |
ISO 9001:2008 |
| 회전 테이블의 회전 속도 (r / min) 회전 테이블의 회전 속도 | 0-4 |
| 자동 용접 (r / min) 자동 용접 도중 차단 된 총 수 | 0-1 |
| 이 과정에서 용접을 해제하는 확률 | 약 한 번 / 25 용접 관절 |
| 자동 용접 | 약 10% |
전기 부품
회전 테이블은 높은 회전 정확도, 높은 시작-정지 정확도 및 긴 서비스 수명을 가진 서보 모터에 의해 제어됩니다.
기압 부품은 타이완의 유명한 브랜드 Airtac, 슈나이더 일렉트릭 부품 등을 채택합니다.
용접 로봇 (선택)
용접 부품은 로봇으로 대체되며, 더 높은 용접 정밀도를 가지고 있으며 잘못된 용접 및 용접을 피합니다.
인력 비용을 절감하고 생산 효율성을 높일 수 있습니다
걷기 메커니즘
휠체어 및 체인 변속기와 비교하면 랙 및 피니언 변속기는 높은 전송 정확성, 낮은 노이즈, 좋은 안정성, 편리한 유지 보수 및 내구성의 장점을 가지고 있습니다.
|
매개 변수 |
SGH15-12 |
SGH20-12 |
SGH22-12 |
|
C연령 스파일 지름 |
Φ300-φ1500 전체 크기를 조절할 수 있습니다 |
Φ650-φ2000 전체 크기를 조절할 수 있습니다 |
Φ650-φ2200 전체 크기를 조절할 수 있습니다 |
|
C연령 |
3~12m |
3~12m |
3~12m |
|
케이지 무게 |
5500kg |
5500kg |
6000kg |
|
C오일 바 직경 |
Φ5-Φ14mm |
Φ5-Φ14mm |
Φ5-Φ14mm |
|
주요 프레임 바 지름 |
Φ12-Φ40mm |
Φ12-Φ40mm |
Φ12-Φ40mm |
|
전체 무게 |
15t |
14t |
15t |
|
정량력 |
21KW |
21KW |
21KW |
|
S롤링 바의 스텝링 |
0~300mm |
0~300mm |
0~300mm |
|
L*W*H |
28.5*3.7*2.5(M) |
28.5*4.7*3(M) |
28.5*5*3.6(M) |
|
최대 걸음속 |
20.8m/min |
20.8m/min |
20.8m/min |
|
최대 회전 속도 |
4r/min |
3.1r/min |
2.8r/min |
|
먹이 장치 |
체인 드라이브 |
체인 드라이브 |
체인 드라이브 |
|
파이프 재료 |
공정 열처리 철강 |
공정 열처리 철강 |
공정 열처리 철강 |
|
용접 장비 |
이산화탄소 보호 용접 |
이산화탄소 보호 용접 |
이산화탄소 보호 용접 |
|
용접 방법 |
사용 설명서/자동차 |
사용 설명서/자동차 |
사용 설명서/자동차 |
인증서
| 연락처: | 쥬리브 |
| 모바일 (what's APP): | +86 18349380338 |
| 이메일: | sales5@cdgute.com |
|
