| 브랜드 이름: | GUTE |
| 모델 번호: | SGH15-12 |
| 모크: | 1SET |
| 가격: | 32000-39000USD/SET |
| 포장에 대한 세부 사항: | 합판 상자 |
| 지불 조건: | L/C (신용장), 전신환, D/P (지급도 조건), 인수 인도 |

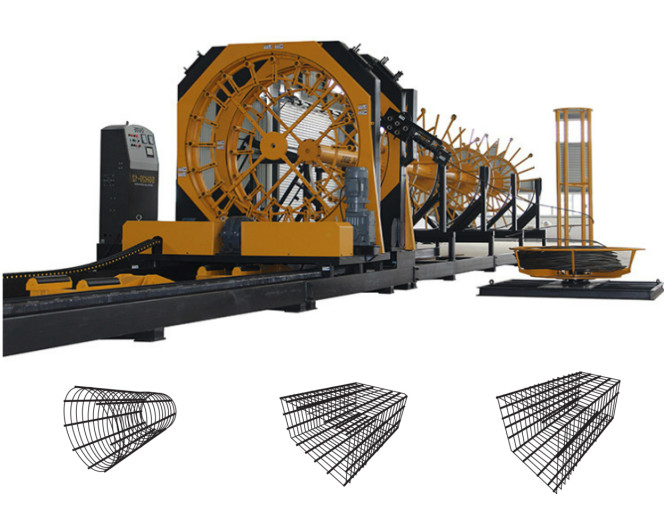

건설 콘크리트 펠 케이지 제작 기계/리버 케이지 용접 기계
특징:
1제어 시스템: PLC, 터치 스크린, 주파수 변환기
2. 자동 철기 공급 메커니즘, 간격은 온라인으로 조정 될 수 있습니다, 오류는 작고 형성 품질은 높습니다.
3변주 주파수 속도 조절을 가진 견인 케이지 메커니즘은 높은 작동 정확성을 가지고 있습니다.
4더 자동적인 수압 공급 롤러로 자신의 무게로 인해 철강 케이지가 변형되는 것을 방지합니다.
5. 자동 먹이 장치가 장착되어, 작동하기 쉽고 효율성을 향상시킵니다.
6폼워크는 폼워크 링과 파이프의 조합을 채택하여 주 케이지의 철선 수를 빠르게 교체하고 수정 할 수 있습니다.
7직렬 시스템은 고강성 합금 재료로 만들어졌으며, 높은 강도와 마모 저항을 가지고 있으며 마모 된 부품의 수명을 향상시킵니다.
|
CNC PILE CAGE WELDING MACHINE (자동접속 기계) |
|
|
케이지 직경 |
300mm-2000mm |
|
최대, 케이지 길이가 |
12m (또는 사용자 정의) |
|
케이지 무게 |
5500kg |
|
코일 바 직경 |
5~14mm |
|
주 프레임 바 직경 |
12~40mm |
|
수압 |
10MPa |
|
등급 전력 |
21KW |
|
L×W×H |
28000×8000×33000mm |
|
인증 |
ISO 9001:2008 |
| 회전 테이블의 회전 속도 (r / min) 회전 테이블의 회전 속도 | 0-4 |
| 자동 용접 (r / min) 자동 용접 도중 차단 된 총 수 | 0-1 |
| 이 과정에서 용접을 해제하는 확률 | 약 한 번 / 25 용접 관절 |
| 자동 용접 | 약 10% |
전기 부품
회전 디스크는 더 높은 회전 정밀도, 더 정확한 시작-정지 및 더 긴 서비스 수명을 가진 서보 모터에 의해 제어됩니다.
공기 부품은 타이완의 유명한 브랜드 Airtac, 슈나이더 전기 부품 등을 채택합니다.
용접 로봇 (선택)
용접 부품은 더 높은 용접 정밀도를 가진 로봇으로 대체되며 잘못된 용접과 용접을 피합니다.
인력 비용을 절감하고 생산 효율성을 향상
걷기 메커니즘
휠체어 및 체인 트랜스미션과 비교하면, 래크 및 기어 트랜스미션은 높은 전송 정확성, 낮은 소음, 좋은 안정성, 편리한 유지 보수 및 내구성 등의 장점을 가지고 있습니다.
|
매개 변수 |
SGH15-12 |
SGH20-12 |
SGH22-12 |
|
C연령 스파일 지름 |
Φ300-φ1500 전체 크기를 조절할 수 있습니다 |
Φ650-φ2000 전체 크기를 조절할 수 있습니다 |
Φ650-φ2200 전체 크기를 조절할 수 있습니다 |
|
C연령 |
3~12m |
3~12m |
3~12m |
|
케이지 무게 |
5500kg |
5500kg |
6000kg |
|
C오일 바 직경 |
Φ5-Φ14mm |
Φ5-Φ14mm |
Φ5-Φ14mm |
|
주요 프레임 바 지름 |
Φ12-Φ40mm |
Φ12-Φ40mm |
Φ12-Φ40mm |
|
전체 무게 |
15t |
14t |
15t |
|
정량력 |
21KW |
21KW |
21KW |
|
S롤링 바의 스텝링 |
0~300mm |
0~300mm |
0~300mm |
|
L*W*H |
28.5*3.7*2.5(M) |
28.5*4.7*3(M) |
28.5*5*3.6(M) |
|
최대 걸음속 |
20.8m/min |
20.8m/min |
20.8m/min |
|
최대 회전 속도 |
4r/min |
3.1r/min |
2.8r/min |
|
먹이 장치 |
체인 드라이브 |
체인 드라이브 |
체인 드라이브 |
|
파이프 재료 |
공정 열처리 철강 |
공정 열처리 철강 |
공정 열처리 철강 |
|
용접 장비 |
이산화탄소 보호 용접 |
이산화탄소 보호 용접 |
이산화탄소 보호 용접 |
|
용접 방법 |
사용 설명서/자동차 |
사용 설명서/자동차 |
사용 설명서/자동차 |
인증서
| 연락처: | 쥬리브 |
| 모바일 (what's APP): | +86 18349380338 |
| 이메일: | sales5@cdgute.com |
|
